動態扭矩變送器是檢測旋轉中的彈性軸所承受的扭轉程度。一個軸收到扭轉時，在任一橫截面上兩方切應力所形成的力矩，稱扭矩或轉矩，符號M。根據材料力學，受到純扭矩作用的軸，其截面上受力狀況與位置有關。在與軸線成45°的方向，各點受力最大，為主應力σ方向，而σ在數值上等于最大切應力τ，本公司通過在軸的對稱位置粘貼應變計測量主應力σ。利用應變片電測技術組成應變橋，由于電橋輸出電壓△U與應變ε成正比，得關系式如下：
ε=（1+μ）σ/E =（1+μ）M/ (EW)

式中：σ主應力，μ和E為軸材料的泊松比和彈性模量，M為扭矩，W為軸截面的抗扭模量。

當測量動態扭矩時，應變計和軸一起旋轉，在軸上安裝與軸絕緣的厚金-厚金接觸作電極的集流環，將應變計同軸外部電路連接。

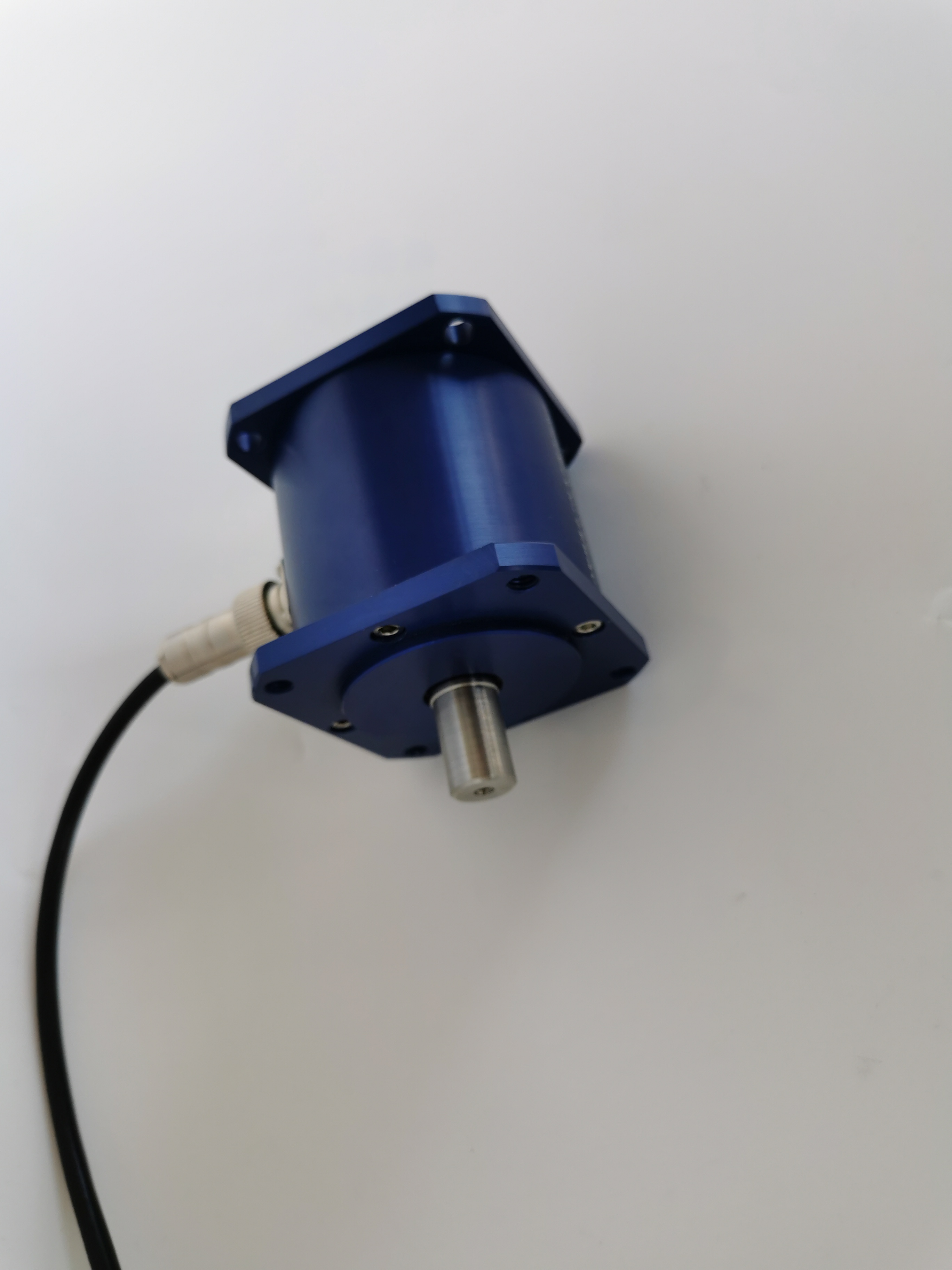

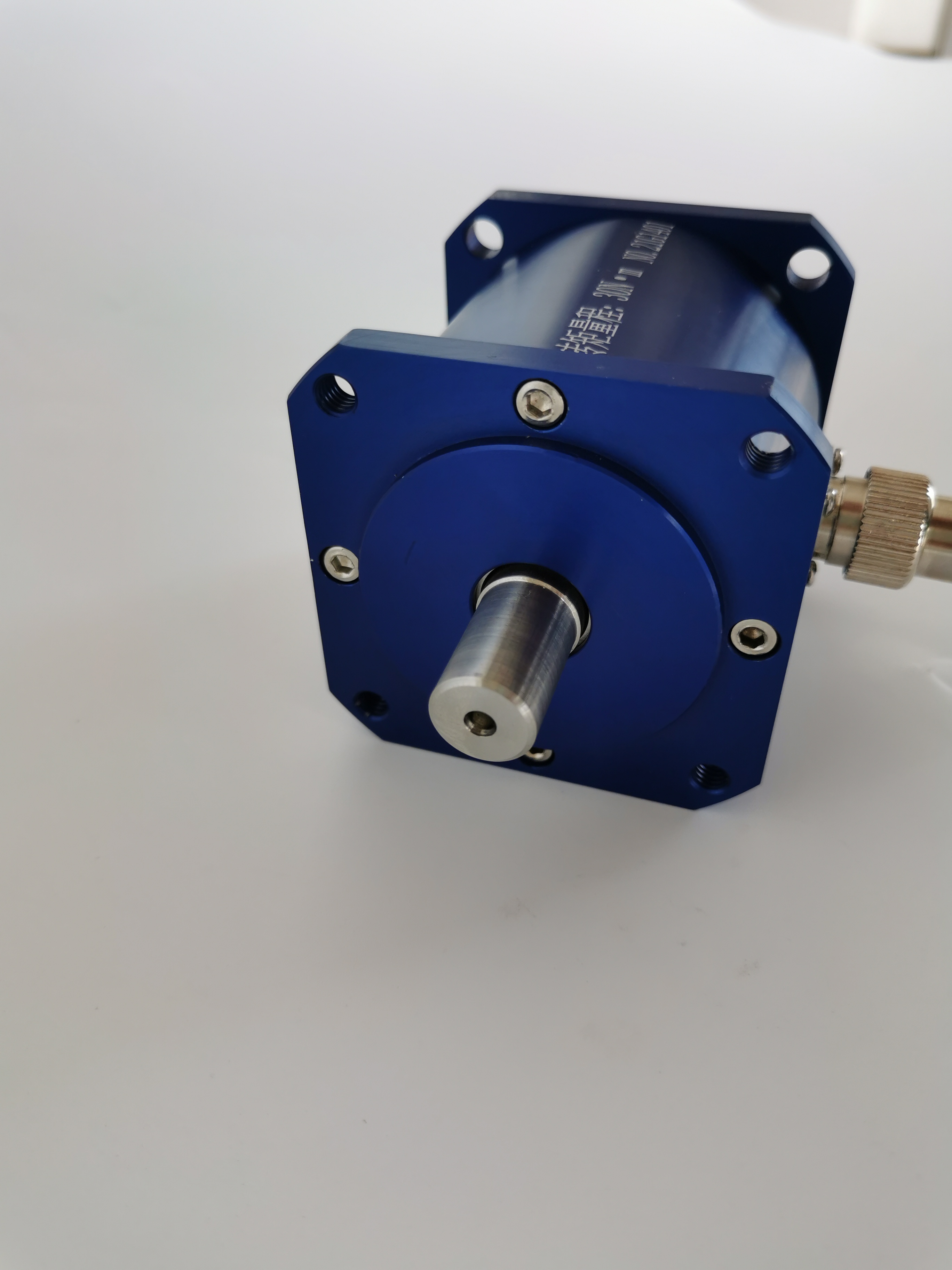

本公司TH4803C產品，理論設計量程，0.5N.m--5000N.m。

本產品可以擴展量程至100N.m，尺寸有變動，請聯系客服

· 測量轉軸扭力：靜態扭力或動態扭力。

· 六元素精密鍍金集流環，信號傳輸穩定持久。

· 2N.m-50N.m量程，其分辨率0.005N.m，專利設計。

· 承接定制大于50N.m的動扭矩變送器，幾何尺寸適度放大。

· 正、反扭矩靈敏度相同，符號相反。

· 轉矩信號傳遞時與轉速無關，適應中/高轉速運轉。

· 建議大量程扭矩雙鍵槽銜接，小量程扭矩單鍵槽銜接。

· 模擬量輸出，可與普通數顯儀表相配，無需專制儀表。

· 標準安裝方式：水平或垂直，也可任意方向。

· 用于汽車方向盤，發動機轉軸，測功儀等扭矩力的測量。
