一、概述

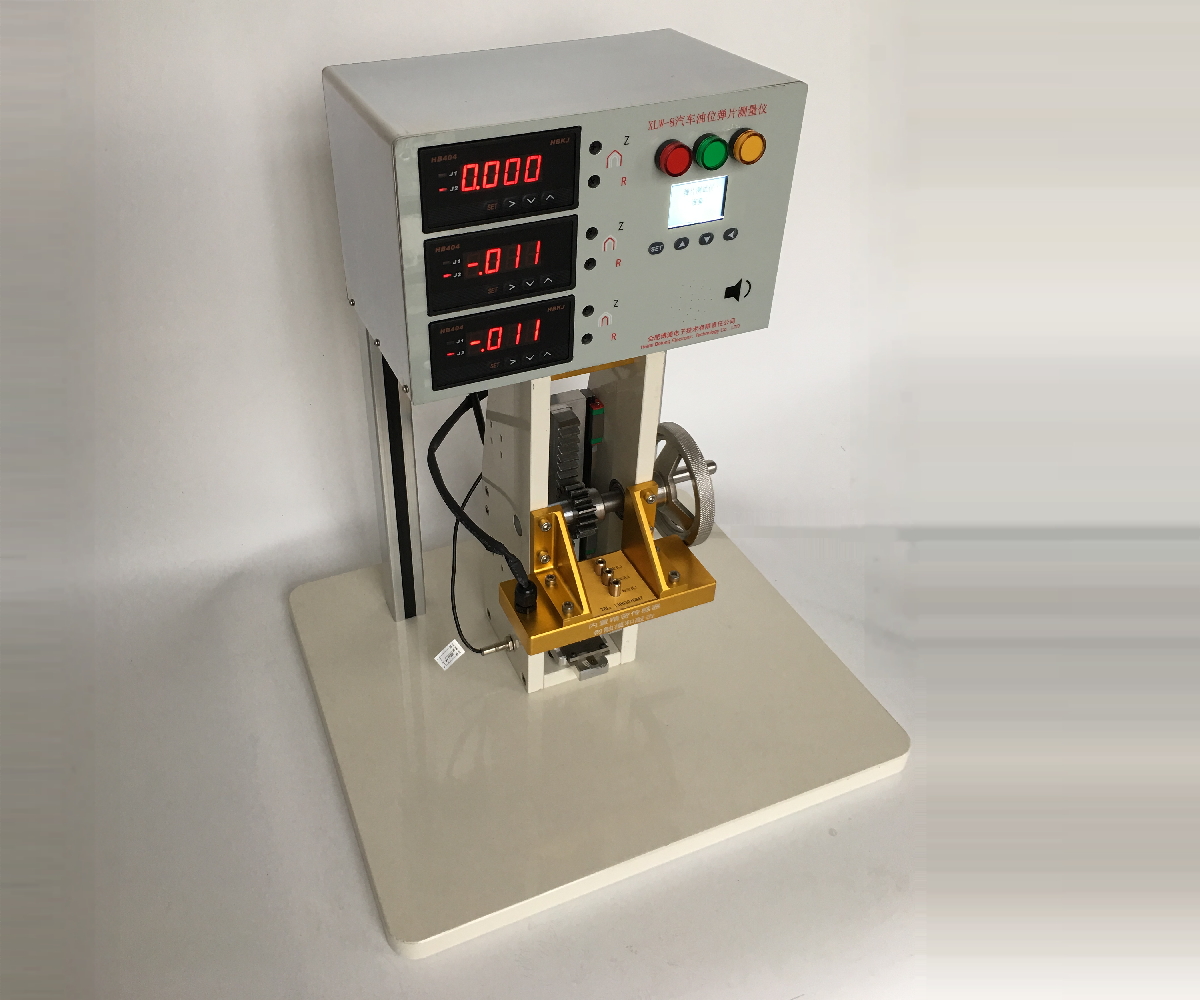

本設備用于專業測量汽車油位彈片在確定變形位置上彈力值的大小，手工放置，觸發按鍵，手動運行，自動判斷合格品，儀表實時顯示三彈片彈力值。

能實現半自動對油位彈片彈力的測量，采用機械結構導軌、限位構件、使油位彈片可以精確運行到指定位置，單片機精確及時測量，儀表給出控制信號，單片機進行信號判斷處理。彈片放入、轉動手輪到指定位置、彈片取出需要人工進行，彈力測量與合格判斷由本設備自動判斷。具有測量精度高，重復性好，反應靈敏，量程小，計量標定簡潔，安裝方便等優點，半自動化測量可以避免人工測量主觀判斷造成的誤差。

本產品使用環境條件：

環境溫度：0℃~～+50℃，

相對濕度：5％~95％

噪音環境：≤40分貝

無振動環境

建議遠離生產車間，在安靜穩定的環境下測量。

傳感器技術要求

1. 應變體，雙孔應變梁

2. 材質：硬質合金鋁

3. 最大受力：250g

4. 測量范圍：0-200g

5. 精度：0.25級

6. 輸出：10mv

7. 使用環境條件：環境溫度0℃~～+50℃，相對濕度5％~95％

警！嚴禁用手或者硬物對傳感器進行戳、碰、壓等非正規測試，禁止在傳感器上或傳感器固定位置上進行敲打，鉆孔等劇烈機械加工運作，如果必須進行機械加工處理，請在廠家指導下將傳感器取出后加工。

顯示控制儀技術要求

1.顯示單位：N

2.輸入：三路傳感器信號

3.輸入信號類型：整流電壓

4.顯示：實時值數碼顯示，位數：1999（可以理解為X.XXX）

5.測量精度：0.001N

6.顯示窗口：三窗口顯示（外片彈力值，內片彈力值，中片彈力值）

7.控制設置：按鍵設置，范圍：0-2N

8.報警方式：光：發光二極管，聲：蜂鳴器

9.結構：臺式機

10.預熱時間：接通電源30秒

11.標準運行條件：溫度：0-50℃，相對濕度：≤85％，電源電壓AC220V，電源頻率：50Hz

機械運動機構技術要求

a.手輪傳動部分

采用齒輪齒條傳動裝置，運用導軌滑塊帶動被測件固定支架運動，手動手輪控制使被測彈片運動到指定位置，使彈片達到標準彈性形變，測出彈片彈力值。

①導軌滑塊部分：

臺灣上銀滑軌滑塊型號：滑塊MGN12C*4  滑軌：HGR12R600*2 230mm。

②齒輪齒條：

齒輪：M2.5   11齒  齒條：M2.5  200mm長

③手輪：外徑100 304不銹鋼定制手輪

       b.緩沖器

         型號：AD1412

① 行程：10mm

② 每次最大吸收能量：20Nm

③ 小時最大吸收能量：24000Nm/hr

④ 最大有限重量：80kg

⑤ 最高撞擊速度：3.2m/s

⑥ 工作溫度：-10～85℃

       c.測試臺架技術參數：

         測試臺面采用45#鋼制作，表面汽車金屬漆處理。

         測試臺支撐采用鋁型材4040，配4040角架固定。

       d.儀表支撐架技術參數：

         采用LY12制作，表面氧化處理。
